定频空调维修视频指导全集家用空调器微电脑控制系统

发布时间:2023-11-24 19:03:44

来源:微商品牌网  作者:佚名

制冷空调行业自学平台,海量资料,海量视频,海量课程,注册会员可免费下载资料,网址:

长按图片—识别二维码并进入

(86课)全套定频空调维修视频指导

家用空调的微电脑控制系统俗称电脑板。 它是空调的神经中枢。 当出现故障时,整个空调就会瘫痪,导致不制冷或制冷效果差。 这时就必须进行修复,使其恢复正常。

但由于微机控制系统技术含量非常高,涉及到单片机技术、电子控制技术、传感技术、光电转换技术等,所以普遍认为维修电脑板对于微机控制专业的学生来说难度很大。制冷和普通制冷从业人员。 很难,遇到故障总感觉不知道怎么办。 下面从维修角度介绍空调电脑板的工作原理及其检测和维修技巧。

一、空调电脑板原理介绍

虽然电脑控制系统很复杂,但纵观各个厂家的电脑板,无一例外都是由以下部分组成:

它由微处理器(CPU)、检测电路(热敏电阻)、接收电路(接收头)、受控电路(继电器)、显示电路(发光管)等组成。

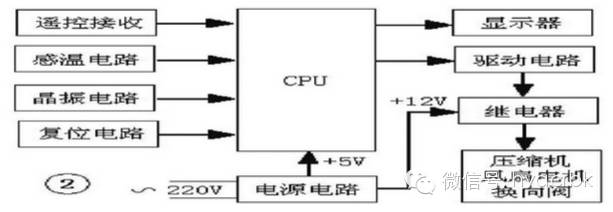

实际的控制板如图1所示,基本原理框图如图2所示。工作原理是CPU根据操作指令以及对环境温度和内部工作状态的检测判断,发出控制指令。机,使相关电路、压缩机、风扇等按照预先设计的程序工作。 同时通过显示屏显示各种工作状态。 展示。

单片机空调_绿色空调器单片机控制电路原理与维修图说_空调的单片机原理

绿色空调器单片机控制电路原理与维修图说_单片机空调_空调的单片机原理

2、电脑板各部分电路的功能及维修技巧

(1)电源电路

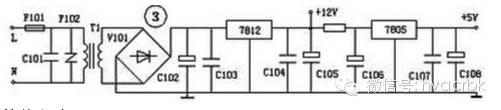

220V交流电压由保险丝、压敏电阻、变压器、桥式整流器、三端稳压集成(7812、7805)、滤波电容组成绿色空调器单片机控制电路原理与维修图说,如图3所示。其作用是提供+5V和+12V直流电CPU 和继电器的电压。 电源电路引起的故障现象是指示灯不亮,整机不工作。

绿色空调器单片机控制电路原理与维修图说_单片机空调_空调的单片机原理

保养方法:

电源电路故障的特点是保险丝完好,一接通电源保险丝就烧毁。 对于前者故障,可以用万用表交流档测量变压器的一次、二次电压是否为220V、13V。 如果有,用万用表的直流挡测量7812、7805上是否有+12V、+5V电压,以便辨别故障部位。

对于后者,则意味着电路中存在短路。 用万用表的欧姆挡检测电阻值来判断电路的短路部分。 同时也可以采用分段的方法来检查。 例如,可以断开变压器的初级绕组并给试验机通电。 如果保险丝仍然烧毁,则说明保险丝烧毁是由于压敏电阻或陶瓷电容短路所致。 否则就是变压器短路造成的。 或者整流管短路。

(2)温度传感电路

它利用热敏电阻将环境温度、空调蒸发器温度等温度变化转换成一定的数值​​电信号并传输给CPU,使空调按照人设定的状态运行,营造舒适的空间环境。 温度传感电路的核心元件是热敏电阻。 热敏电阻的主要故障是阻值变大或变小,导致CPU故障,造成不关机、不运行、散热异常等。

保养方法:

热敏电阻是具有负温度系数的热敏电阻,即温度越高,阻值越小,温度越低,阻值越大。 250C 时电阻约为 15KΩ(因型号而异)。 因此,可以用万用表的欧姆挡测量其电阻值来判断其好坏。 如果测得的电阻值无穷大或很小,则说明热敏电阻已损坏。

(3) 继电器电路

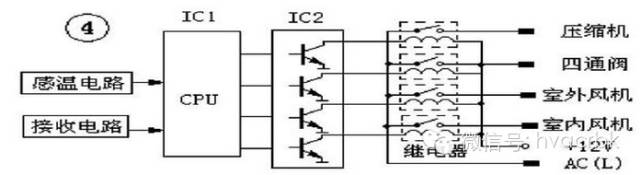

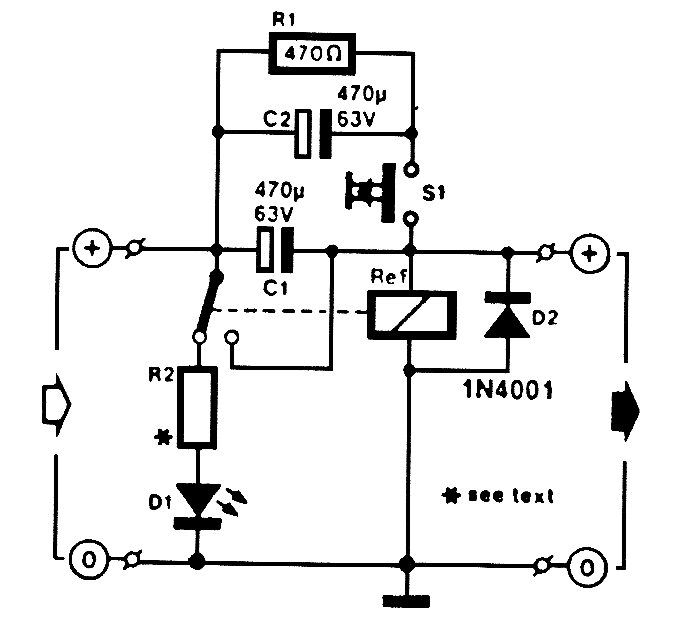

继电器电路是将CPU发出的指令转换成控制压缩机、风扇、四通阀等高压元件的开启和停止的电路。 一般由集成功率驱动模块、继电器及相关元件组成,如图4所示。电路故障大多是集成功率驱动模块损坏、继电器线圈烧毁、触点卡住等,导致空调不工作。冷却或冷却异常。

保养方法:

首先区分是集成电源驱动模块损坏还是继电器损坏。 如果开机后按遥控器蜂鸣器响,但整机不工作,一般是因为集成电源驱动模块损坏。 如果开机后只有部分功能不正常,则有可能是继电器损坏。 这时,可以继续听继电器是否发出闭合声音,以判断继电器的线圈是否烧坏或触点被卡住。 继电器线圈烧坏时没有闭合声音。 也可以用万用表的欧姆刻度来判断继电器的好坏。 首先断开电源并测量线圈电阻。 正常的电阻值是几百欧姆。 如果无穷大或为零,则说明继电器损坏。 然后测量触点。 如果电阻值为零,则表示触点卡住。

(4)接收电路

输出的控制信号成为CPU能够识别的信号并传输给CPU,以便CPU根据人的指令控制各个部件的运行。 红外接收头是接收电路的核心部件。 内部是光敏晶体管,外部通常是三个引脚,分别是电源电极、接地电极和信号电极。 接收电路故障现象为:手动开机正常,但按遥控器时整机无反应,蜂鸣器不响。

空调的单片机原理_单片机空调_绿色空调器单片机控制电路原理与维修图说

保养方法:

打开电源,用万用表直流档测量接收机电源端和信号端对地电压。 电源端的正常值为+5V,信号端的正常值为+2.5V。 否则就是不正常的。 常见故障包括接收器损坏或电容器击穿。

(5) 复位电路

CPU会因波动或外界电磁波的干扰而死机。 复位电路是在上电或出现异常时,使CPU芯片复位并正常工作。 一般为低电平复位,高电平为正常工件状态。 该电路引起的故障现象:指示灯亮,按遥控器蜂鸣器不响,整机不工作。

保养方法:

复位电压是延迟上升的电压。 可以用万用表的直流电压档来观察。 如果观察不清楚,也可以使用示波器来检测。 当你用示波器检测时,你可以看到基线在晃动,然后变成高电平。 这是复位电压的开始。 过程。 如果在基线中没有看到抖动,则复位电路有故障。

(6)晶振电路

它给单片CPU一个参考工作时钟信号,使单片CPU正常工作。 当晶振电路出现故障时,整机将无法工作。

保养方法

打开电源,用万用表测量石英晶振两个引脚之间的电压,约为+2.2V。 如果低于1.5V,电路停止振荡。 另外,也可以通过拆下石英晶振,用万用表的欧姆档来判断。 好的石英晶体振荡器用万用表测量时应该是开路的。 如果发现短路,则说明晶体损坏。 对于开路故障(断线或裂纹),用万用表是无法判断的。 在这种情况下,可以使用替代方法进行检查。

7) 中央处理器

CPU是整个控制电路的指挥中心。 它区分接收到的各种指令和检测到的数据,然后发出相应的指令计划来控制各个电路和设备的运行并输出显示信号。 如果CPU损坏,整机将无法工作。

保养方法

因为CPU正常工作的必要条件是:电源电压+5V、复位电压、时钟脉冲信号,这三个条件缺一不可,否则CPU将无法正常工作。 因此,可以用万用表来检测其工作状态下的电压。 如果电压值正常而整机不工作,则可以判断CPU芯片损坏。

(8) 显示电路

显示电路一般包括发光管和荧光管显示器,由系统控制电路驱动,显示系统的各种工作状态。 该电路一般不会发生故障。

三、空调电脑板的维修流程

在实际空调电脑板故障维修中,应遵循先易后难的原则,按以下步骤进行检查:

首先检查电源电路和复位电路绿色空调器单片机控制电路原理与维修图说,然后更换晶振,再检查遥控接收电路,最后更换CPU。 因为CPU针脚多,更换困难,价格高。 更重要的是,CPU损坏的概率很低。 因此,不要轻易更换微机控制电路中的CPU。
